Product parameters
概述

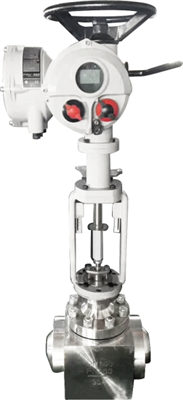

电动/电子式套筒调节阀采用套筒导向，压力平衡型双密封面、单密封面结构，是一种力平衡的调节阀，阀体结构紧凑，流体通道呈S流线型，优点为压降损失小，流通量大，可调范围广，流量特性精度高。调节阀配用接收ON-OFF或4-20mADC或1-5V的直流信号进行比例动作的小型、坚固、高精度的执行机构。更适用于要求动态稳定性好，噪音低。空化闪蒸等，高低温，高压差流体控制条件下使用。
技术参数
型式：直通单座铸造球形阀
阀尺寸：DN20～200mm
额定压力：PN16，PN40，PN63，PN100
连接形式：法兰(标准型)螺纹、焊接(须用户指定)
法兰标准：钢制法兰按GB9113-2000，HG/T20592
密封面型式：PN16为凸面、PN40、63、100为凹凸面
法兰端面距：按GB/T12221-2005
材料：ZG230-450 ZG1Cr18Ni9Ti ZG1Cr18Mi12Mo2Ti
压盖式：压板式
填料：V型聚四氟乙烯填料 柔性石墨填料
垫片：型式，齿型和平型 材料，F4改性F4，不锈钢+石墨
阀内组件
结构形式：压力平衡型
阀芯：柱塞型
套筒：金属密封、软密封(阀芯材料：增强聚四氟乙烯)
